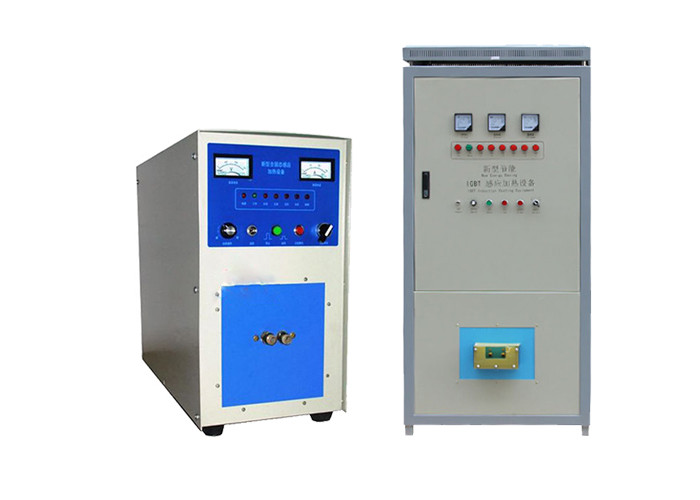

24時間高周波誘導加熱装置100%の満載の設計

高周波誘導加熱装置の働き原則:

高周波誘導加熱装置の原則:必須の形かリング状態に高周波誘導の大きい現在の流れ方向の使用によって傷ついているのは熱するインダクション・コイルである。高周波誘導は通常赤い銅の空の管のなされる。

高周波誘導加熱装置の技術的な変数:

モデル:LC-GPGY-85KW

冷水圧力:0.1-0.3mpa

入力パワー:85kW

冷却の水流（主要なエンジン）:15L/分（0.1MPa）

入れられた電圧:351v

冷却の水流（変圧器）:18L/分（0.1MPa）

最高の入力電流:85A

ホストの容積:470mm×370mm×670mm

振動の頻度:21khz

水温の保護ポイント:50 ℃

ホストの重量:40 ± 5% kg

効率:90%

高周波誘導加熱装置の設置ステップ:

1. 主要な、補助機械を置きなさい:一般に、主要な機械（操作制御機械）は補助機械（出力機械）次置かれる上で置かれ。

2. 主要な、補助機械の水そして電気を接続しなさい:方法の上下にの付属品で2つの薄い配水管をまっすぐに使用することによって水路を接続しなさい。赤に接続される付属品、黒に接続される赤および黒の2つのケーブルと回路を接続しなさい。悪い接触なしでそれをきつく締めることを忘れないでいなさい。マスターおよび奴隷機械のグラウンド ワイヤーを接続しなさい。

3. 電源接続:機械は三相電源（380V）であり、3本の赤いワイヤーは特別な三相ナイフ・スイッチか空気スイッチに接続される（65Aの上で）。それからグラウンド ワイヤーを接続しなさい。

4. 水関係:機械によって使用される冷水圧力は0.1mpa-0.3mpaである（1-3kgについて）。370W単相（220V）水ポンプおよび水漕またはプール選びなさい（容積を連続的な作業時間および作業負荷に従って選び、小さい冷却塔を必要ならば取付けなさい）。水ポンプの水出口は配水管によって機械の水入口と接続され、水流の循環の冷却を実現するためにプールに帰り水を戻すのに機械の水出口が使用されている。

5. インダクション・コイルの取付け:選り抜き、熱くする金属の工作物の形そしてサイズに従ってインダクション・コイルを取付け、固定しなさい。インダクション・コイルがショートしないことに注目しなさい。

6. 工作物を置きなさい:誘導リングの中心で熱されるべき工作物を置きなさい。工作物のまわりのギャップは基本的に同じである。工作物および誘導リングは衝突しない。
