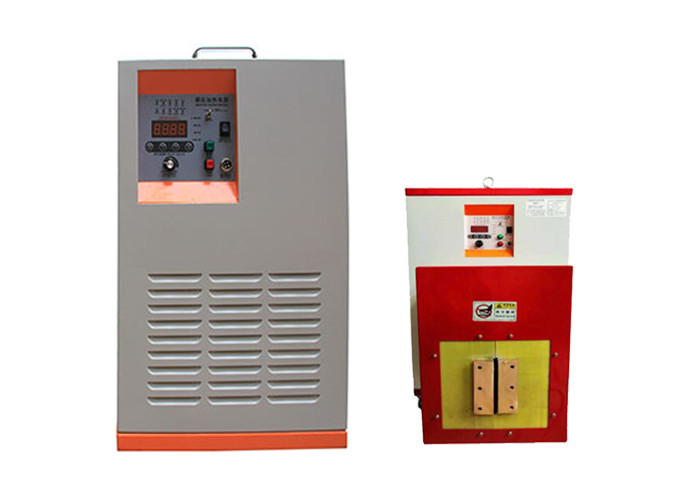

高周波炉の高周波誘導炉の周波数変換の暖房設備
高周波炉の構成:
高周波炉の構造は右の図で示されている。インダクション・コイルは銅管の単層のコイルのなされ、water-cooledインダクション・コイルは溶解した金属を収容するために処理し難い材料と結ばれるるつぼを与えられる。誘導加熱は通常4部から成っている:電源、炉ボディ（誘導リングの処理し難い材料から成っている主に誘導リングおよびるつぼ）、コンデンサー銀行（力率を改善するのに使用される）、制御およびオペレーティング システム。
高周波炉の技術的な変数:
| 連続 数 |
プロダクト モデル |
出力 力 |
振動 頻度 |
出力 | 冷却 水圧 |
水 温度 |
| 1 | WGH-15 | 15Kw | 50-100KHz | 220V | 0.2Mpa | <40> |
| 2 | WGH-25 | 25Kw | 50-100KHz | 380V | 0.2Mpa | <40> |
| 3 | WGH-35 | 35Kw | 50-100KHz | 380V | 0.2Mpa | <40> |
| 4 | WGH-40 | 40Kw | 50-100KHz | 380V | 0.2Mpa | <40> |
| 5 | WGH-60 | 60Kw | 20-80KHz | 380V | 0.2Mpa | <40> |
| 6 | WGH-80 | 80Kw | 20-80KHz | 380V | 0.2Mpa | <40> |
| 7 | WGH-100 | 100Kw | 20-80KHz | 380V | 0.2-0.3Mpa | <40> |
| 8 | WGH-120 | 120Kw | 20-80KHz | 380V | 0.2-0.3Mpa | <40> |
| 9 | WGH-160 | 160Kw | 20-80KHz | 380V | 0.2-0.3Mpa | <41> |
| 10 | WGH-200 | 200Kw | 20-80KHz | 380V | 0.2-0.3Mpa | <42> |
高周波炉の利点:
1. IGBTモジュールはエネルギーおよび力を節約するために採用される;30%電子管のタイプよりより少ない力および20%中間周波数サイリスタよりより少ない力;
2. 安定した性能:完全な保護手段、心配無し;
3. 速い熱する速度:誘導加熱、酸化物の層無し、小さい変形;
4. 小さい容積:動き、取付けること割れた構造、ライト級選手、容易な採用しなさい;
5. 環境保護:汚染、騒音および塵無し;
6. 強い適応性:それはさまざまな工作物を熱することができる;
7. 温度および加熱時間は正確に制御することができ処理質は高い。
